Profil kompanije
Quanzhou Xinlida Machinery Manufactory Co., Ltd. je osnovan 1995. godine, smješten na jugoistoku Kine, kulturnom gradu Quanzhouu, gdje je započeo "Put svile". Quanzhou je poznat kao "grad vrt" i uživa u prekrasnom okruženju i povoljnom prijevozu.
2008. godine prošao međunarodni sertifikat sistema upravljanja kvalitetom ISO9001, 2014. godine prošao ISO/TS16949 sistem kvaliteta. Naše tržište pokriva zemlje od jugoistočne Azije do Bliskog istoka, Evrope, Amerike itd.
Zašto odabrati nas
Naša fabrika
Xinlida je profesionalni proizvođač i izvoznik rezervnih dijelova za europske i japanske dijelove šasije automobila, kao što su pojačivač kvačila, glavni pojačivač zraka kočnice, komplet za popravak, kit King Pin, sjedalo klipa i tako dalje. Duša Xinlide je "profesionalizam, inovativnost, kvalitet i posvećenost", koji se vodi sa modernim upravljanjem preduzeća.
Naš sertifikat
SGS ISO9001, TUV ISO/TS16949
Proizvodna oprema
Osam PCS CNC mašina, jedna mašina za livenje automobila i jedna soba za testiranje
Naš proizvod
Pojačivač kvačila, glavni pojačivač zraka, nožni ventil, relejni ventil, pojačavač mjenjača, servo pumpa, podređena pumpa, glavna pumpa, komplet za popravak pojačala, kit King Pin, osovina klipa, sjedište klipa, osovina propelera, čaura, podloška klipa, spona Rod End, Drag Link End i tako dalje.

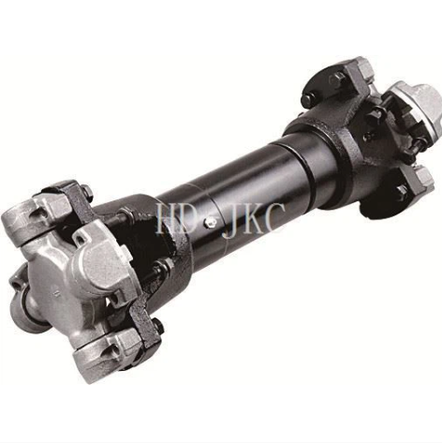

Artikli: osovina propelera Za japansku prikolicu kamiona
Veličina:GUM71,GUN71,GUH72,GUIS67,44MM,52MM,50MM
Koristi se za Mitsubishi,Hino,Nissan,Isuzu kamion,prikolicu.

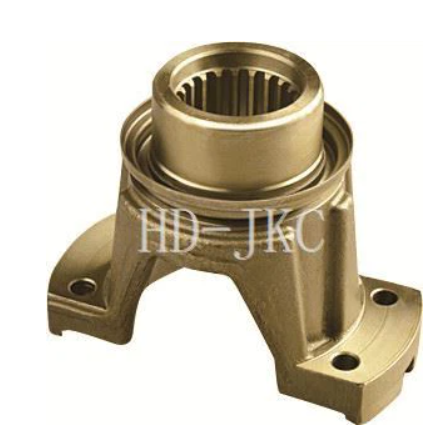

Artikli: prirubnica za kamion
Veličina: 44 mm, 47 mm, 50 mm, 52 mm
Koristi se za Mitsubishi,Hino,Nissan,Isuzu kamion,prikolicu.
Stavke: prirubnica
Veličina: 68*24T,80*21T,86*24T,80*29T,75*29T,80*34T,70*16T,80*18T58*22TU koristi se za Mitsubishi,Hino,Nissan,Isuzu kamion,prikolicu ,
Šta je osovina propelera kamiona?
Propelerna osovina kamiona je dio pogonskog sklopa u vozilu koji prenosi obrtni moment sa mjenjača na diferencijal, a zatim diferencijal isporučuje ovaj moment na prednje kotače za pokretanje automobila. Propeler kamiona poznat je i kao kardansko vratilo, osovina propelera ili kardansko vratilo.
Propelerna osovina kamiona služi kao ključna komponenta za prijenos obrtnog momenta na različite dijelove pozicionirane na udaljenosti jedan od drugog. To je neophodno jer se različiti dijelovi vozila nalaze u različitim područjima.
Ovi spojevi zatim povezuju pogonsko vratilo s motorom ili drugim stacionarnim dijelom. Postoji nekoliko cijevi, ležajeva i jarmova koji rade zajedno kako bi pogonsko vratilo funkcioniralo.
Prednosti osovine propelera kamiona
Različite vrste
Propeler kamiona Teški kamioni biraju različite tipove pogonskih vratila prema različitim oblicima pogona. Automobil sa pogonom 6×4 ima srednju pogonsku osovinu, glavnu polugu za upravljanje kamionom i pogonsko vratilo srednje zadnje osovine. Automobil sa pogonom 6×6 ima ne samo srednju pogonsku osovinu, glavnu polugu za upravljanje kamionom i pogonsko vratilo srednje zadnje osovine, već i pogonsko vratilo prednje osovine. Upravljačka ruka srednjeg kamiona za vozilo sa dugim međuosovinskim rastojanjem općenito ima međuoslonac za pogonsko vratilo.
Osigurajte promjenu brzine
Propeler kamiona od cijevi vratila, teleskopske čahure i kardanskog zgloba. Univerzalni zglob treba da obezbedi promenu ugla između izlaznog vratila mjenjača i ulaznog vratila pogonske osovine, kako bi se ostvarila jednaka kutna brzina prijenosa dvije osovine. Uglavnom se sastoji od poprečne osovine univerzalne zglobne osovine, poprečnog ležaja i prirubničke vilice. Na krajnjoj strani ležaja postavljena je leptir opruga za sabijanje valjka. Ojačana najlonska brtva sa spiralnim žljebom dodana je na čeonu stranu poprečne osovine kako bi se spriječilo sinteriranje pri prijenosu snage pod velikim kutom ili velikim okretnim momentom.
Poboljšani kapacitet puferiranja
Tradicionalna struktura čahure osovine propelera kamiona je zavarivanje spojne čahure i viljuške prirubnice zajedno, te zavarivanje kliznog vratila na cijev ručice upravljača kamiona. Pravougaoni zupčasti izrez se mijenja u kratki zubni utor sa velikim uglom pritiska, što ne samo da povećava čvrstoću, već i olakšava ekstruziono oblikovanje, zadovoljavajući potrebe radnih uvjeta visokog momenta. Na površini zubaca teleskopske čahure i kliznog vratila, sloj najlonskog materijala ne samo da povećava otpornost na habanje i samopodmazivanje, već i smanjuje oštećenja na ruci upravljača kamiona uzrokovana udarnim opterećenjem i poboljšava kapacitet odbojnika.
Smanjeno održavanje
Propelerna osovina kamiona je cijevasta zaptivna zaštitna čaura izvan osovine s prirubnicom, a dvije uljne brtve od poliuretanske gume postavljene su na kraju zaštitne čahure kako bi se formirao potpuno zapečaćeni prostor unutar teleskopske čahure, tako da teleskopska klizna osovina nije korodirana spoljnom prašinom, koja je i otporna na prašinu i na rđu. Stoga, tokom procesa montaže, jednokratno nanošenje masti na osovinu i čahuru može u potpunosti zadovoljiti zahtjeve za korištenje, a nije potrebno podmazivanje uljne mlaznice, što smanjuje sadržaj održavanja.
Vrste osovine propelera kamiona
Glavna osovina
Glavno vratilo koje je ujedno definirano i kao primarno vratilo mjenjača. To je izlazna osovina i svoju snagu prima od motora prenoseći je na druge dijelove. Proteže se od bloka motora do zadnjeg dijela mjenjača.
Idler shaft
Pokretno vratilo se odnosi na osovinu koja prenosi zupčanik ili više od jednog zupčanika između pogonskog i pogonjenog vratila. Njegova uloga je da promijeni smjer i omogući promjenu smjera rotacije od strane izlaznog vratila za hod unazad. Takođe pomaže da se različito pozicioniraju zupčanici.
Hollow Shaft
Šuplje osovine se koriste tamo gdje je smanjenje težine ključno bez ugrožavanja sposobnosti osovine da prenosi obrtni moment. Imaju veći odnos čvrstoće i težine u poređenju sa čvrstim vratilima.
Flex Shaft
Flex osovine su dizajnirane za fleksibilnost, omogućavajući prijenos obrtnog momenta oko prepreka i u uskim ili ugaonim instalacijama gdje se kruta osovina ne mogu koristiti.
Counter Shaft
Protivvratno vratilo, također poznato kao poprečno vratilo, je još jedna osnovna komponenta u mnogim sistemima prijenosa. Obično radi u tandemu sa glavnom osovinom, ali ima različite funkcije u zavisnosti od dizajna sistema.
Kardansko vratilo
Kardansko vratilo, također poznato kao pogonsko vratilo, je mehanička komponenta koja se prvenstveno koristi za prijenos momenta i rotacije duž različitih osa, obično kada komponente trebaju biti postavljene na određenoj udaljenosti jedna od druge ili u različitim orijentacijama.
Materijali koji se koriste u osovini propelera kamiona
Nakon razumijevanja različitih tipova osovine propelera za kamione, ključno je zaroniti u materijale od kojih su ove komponente obično napravljene. Snaga, izdržljivost i efikasnost prijenosnog vratila uvelike zavise od njegovog materijala konstrukcije, koji se mora odabrati imajući na umu specifične zahtjeve primjene.
Čelik
Čelik je osnovni materijal za većinu primjena prijenosnog vratila zbog svoje izuzetne čvrstoće i izdržljivosti. Veoma je otporan na torziju i savijanje, što ga čini savršenim za rukovanje teškim opterećenjima koja se često susreću u industrijskim mašinama i automobilskim aplikacijama. Postoji nekoliko kategorija čelika, uključujući ugljični čelik i legirani čelik, od kojih svaka nudi različite stupnjeve čvrstoće, zavarljivosti i otpornosti na koroziju. Legirani čelik, na primjer, legiran je drugim elementima poput kroma, nikla i molibdena kako bi se poboljšala njegova mehanička svojstva i otpornost u teškim uvjetima.
Aluminijum
U aplikacijama gdje je smanjenje težine jednako kritično kao i snaga, aluminijum se ističe kao odličan izbor materijala za osovinu propelera kamiona. Njegov izvanredan odnos snage i težine čini aluminijumske osovine idealnim za vazduhoplovstvo, automobile i sportsku opremu. Iako nije tako jak kao čelik, manja težina aluminijuma doprinosi ukupnoj efikasnosti goriva i performansama u vozilima i avionima. Osim toga, aluminij pokazuje dobru otpornost na koroziju i lakši je za obradu u poređenju sa čelikom, nudeći proizvođačima mješavinu izdržljivosti i obradivosti.
Ugljična vlakna
Ugljična vlakna predstavljaju vrhunac laganih i čvrstih materijala za osovinu propelera kamiona. Ovaj kompozitni materijal poznat je po svom neusporedivom omjeru snage i težine, koji u ovom pogledu nadmašuje i aluminij i čelik. Osovine od karbonskih vlakana se prvenstveno koriste u automobilskim aplikacijama visokih performansi, konkurentskoj sportskoj opremi i vazduhoplovnom inženjeringu, gde su minimalna težina i maksimalna efikasnost najvažniji. Uprkos višoj cijeni, potražnja za komponentama od karbonskih vlakana nastavlja rasti zbog njihovih izuzetnih performansi i mogućnosti smanjenja težine.
Kako radi osovina propelera kamiona?
Propelerna osovina kamiona obično radi unutar sistema mehaničkih komponenti kao što su zupčanici, remenice ili spojnice. Ove komponente su montirane na osovinu i kako se osovina rotira, ona efikasno prenosi mehaničku snagu iz izvora, kao što je motor ili motor, na predviđenu mašinu.
Pokretanje izvora energije:Proces počinje s izvorom energije, obično električnim motorom ili motorom s unutarnjim sagorijevanjem, koji generiše rotirajuću snagu ili obrtni moment. Ovu moć treba iskoristiti i usmjeriti za obavljanje vrijednog posla.
Prijenos obrtnog momenta:Jednom kada osovina primi snagu rotacije, djeluje kao vod. Osovina je dizajnirana da izdrži torzijsko naprezanje i prenosi ovaj moment na udaljenosti unutar stroja. Ovisno o primjeni, to može uključivati promjenu brzine i obrtnog momenta kroz omjere prijenosa.
Interakcija komponenti:Različite komponente poput zupčanika i ležajeva igraju svoju ulogu duž osovine. Zupčanici mijenjaju brzinu i smjer obrtnog momenta kako to zahtijeva dizajn mašine, dok ležajevi podržavaju osovinu, omogućavajući joj da se slobodno okreće i smanjuje trenje.
Isporuka izlaza:Završetak procesa prijenosa događa se kada osovina isporučuje energiju rotacije do izlaznog uređaja, koji može biti drugi set zupčanika, sklop kotača ili bilo koji mehanički aparat koji zahtijeva kretanje da bi funkcionirao.
Kontrola i modifikacija:Često će sistem uključivati mehanizme za modifikaciju izlaza, kao što su kvačila ili diferencijali u automobilskim aplikacijama, koji omogućavaju promene u distribuciji brzine i obrtnog momenta na osnovu operativnih potreba.
Tehničke specifikacije osovine propelera kamiona uključuju sljedeće parametre
Tip osovine propelera kamiona:Tip osovine propelera kamiona koja se koristi u ulaznom vratilu prijenosa može varirati, uključujući kuglične ležajeve, valjkaste ležajeve ili konusne valjkaste ležajeve. Kuglični ležajevi se obično koriste zbog svoje sposobnosti da izdrže radijalna i aksijalna opterećenja, sa tipičnim opterećenjem od 10,000 do 20,000 N. S druge strane, valjkasti ležajevi su prikladniji za aplikacije velike brzine i mogu podnijeti opterećenja do 50,000 N. Konusni valjkasti ležajevi se često koriste u aplikacijama za teške uslove rada, sa ocjenom opterećenja od 30,000 do 100,{{11 }} N.
Veličina osovine propelera kamiona:Veličina ležaja se mjeri u smislu njegovog vanjskog prečnika, unutrašnjeg prečnika i širine. Tipična osovina propelera kamiona može imati vanjski prečnik od 40-80 mm, unutrašnji prečnik od 20-50 mm i širinu od 12-25 mm.
Ocjena opterećenja osovine propelera kamiona:Kapacitet osovine propelera kamiona da izdrži radijalna i aksijalna opterećenja. Za osovinu propelera kamiona, ocjena radijalnog opterećenja je tipično u rasponu od 10,000 do 50,000 N, dok se aksijalno opterećenje može kretati od 5,000 do 25, 000 N.
Ocjena brzine osovine propelera kamiona:Ocjena brzine osovine propelera kamiona ukazuje na njenu sposobnost da radi pri velikim brzinama bez kvara. Propelerna osovina kamiona je često dizajnirana za rad pri brzinama do 10,000 o/min, sa tipičnom ocjenom brzine od 2,000 do 5,000 o/min.
Životni vijek osovine propelera kamiona:Vijek trajanja osovine propelera kamiona je očekivano trajanje radnog vijeka ležaja, obično se mjeri u milionima okretaja. Očekuje se da će osovina propelera kamiona imati vijek trajanja od 50 do 200 miliona okretaja, ovisno o primjeni i uvjetima rada.
Telo osovine:Glavno tijelo osovine je dugački, cilindrični dio koji prenosi obrtni moment. Obično je napravljen od izdržljivih materijala kao što su čelik ili aluminij kako bi izdržao torzijska opterećenja i naprezanja bez kvara.
Ključevi i ključevi:Ključevi su mali pravougaoni ili kvadratni komadi metala koji se uklapaju u odgovarajuće utore za ključeve (proreze) urezane i na osovinu i na montiranu komponentu (poput zupčanika ili remenica). Ova postavka sprječava rotacijsko klizanje između osovine i komponente, osiguravajući da se zajedno rotiraju.
Splines:Slično ključevima, zupci pružaju način za prijenos obrtnog momenta između osovine i montiranih komponenti. Međutim, zupci su niz izbočina ili zubaca na osovini koji se mašinski obrađuju direktno u osovinu i njen spojni komad. Ovo omogućava više kontaktne površine od ključa, olakšavajući veći prijenos obrtnog momenta i preciznost poravnanja.
ležajevi:Ležajevi su ključni za smanjenje trenja i podržavanje rotacijskog kretanja osovine. Postavljeni su na strateškim tačkama duž osovine kako bi izdržali njegovo opterećenje i omogućili mu da se slobodno okreće. Uobičajeni tipovi uključuju kuglične i valjkaste ležajeve, koji se biraju na osnovu zahtjeva za opterećenje i brzinu primjene.
pečati:Da bi se spriječilo izlazak maziva i ulazak zagađivača u sistem, zaptivke se koriste na krajevima osovine gdje ono prolazi kroz kućište. Oni su od vitalnog značaja za održavanje dugovečnosti i efikasnosti ležajeva i, samim tim, osovine.
spojnice:Na krajevima osovine možete pronaći spojnice koje se koriste za povezivanje dvije osovine s kraja na kraj, omogućavajući prijenos obrtnog momenta kroz produženu dužinu. Oni su dizajnirani da prilagode male neusklađenosti i varijacije u rotaciji osovine.
Univerzalni zglobovi:U aplikacijama gdje osovina mora prenositi snagu između komponenti koje nisu poravnate na istoj osi, koriste se univerzalni zglobovi (ili U-zglobovi). Ovi spojevi pružaju fleksibilnost u kutu spajanja, što je bitno u mnogim automobilskim i industrijskim primjenama.
Kako riješiti problem prijenosnog vratila kamiona?
Propelerna osovina prenosi izlazni moment mjenjača na zadnju osovinu preko priključnog prijenosa, tako da stražnja osovina može u potpunosti primiti izlazni moment mjenjača, kako bi se postigla svrha normalnog rada.
Propelerna osovina teretnih vagona se sastoji od spojnih ploča, ležajeva mosta, kardanskih poprečnih vratila, dilatacijskih spojeva i balansnih blokova. Transmisiono vratilo je jednostavne strukture, pouzdano u upotrebi, ali visoko u tehnologiji, tako da o njemu moramo voditi računa kao što vodimo računa o vlastitom tijelu tijekom korištenja, inače će doći do neočekivanih kvarova tokom korištenja.
Za vrijeme redovnog održavanja osovine propelera kamiona provjerite da li ukrasni blok otpada. Mnogi vozači nisu upoznati sa balansnim blokom: to je mali željezni blok zavaren na oba kraja svake osovine prijenosa kako bi se prijenosno vratilo radilo uravnoteženo tokom proizvodnje. Ne potcjenjujte ovu stvar. On igra vitalnu ulogu u sigurnom radu mjenjačkog vratila.
Xinlida je profesionalni proizvođač i izvoznik rezervnih dijelova za europske i japanske dijelove šasije automobila, kao što su pojačivač kvačila, glavni pojačivač zraka kočnice, komplet za popravak, kit King Pin, sjedalo klipa i tako dalje. Duša Xinlide je "profesionalizam, inovativnost, kvalitet i posvećenost", koji se vodi sa modernim upravljanjem preduzeća. 2008. godine prošao međunarodni sertifikat sistema upravljanja kvalitetom ISO9001, 2014. godine prošao ISO/TS16949 sistem kvaliteta. Naše tržište pokriva zemlje od jugoistočne Azije do Bliskog istoka, Evrope, Amerike itd.
